诠释：本文采算科技西宾了XRD分析晶体劣势的旨趣与才略，呈文了点、线、面、体类晶体劣势怎么通过晶格畸变和相关衍射域尺寸变化影响XRD图谱，施展为衍射峰宽化、强度变化、位移和畸变。著作还先容了怎么通过XRD定量关联劣势密度，并蛊惑HRTEM、XPS、拉曼光谱等时刻联用，全面表征晶体劣势。

晶体劣势怎么影响XRD图谱？

什么是晶体劣势？

完好意思的晶体在表面上是由原子在三维空间中无尽周期性陈设组成的。可是，在实质材料中，这种完好意思结构是不存在的。任何偏离理念念周期性陈设的区域王人被称为晶体劣势。

DOI:10.1039/D2MA01009G

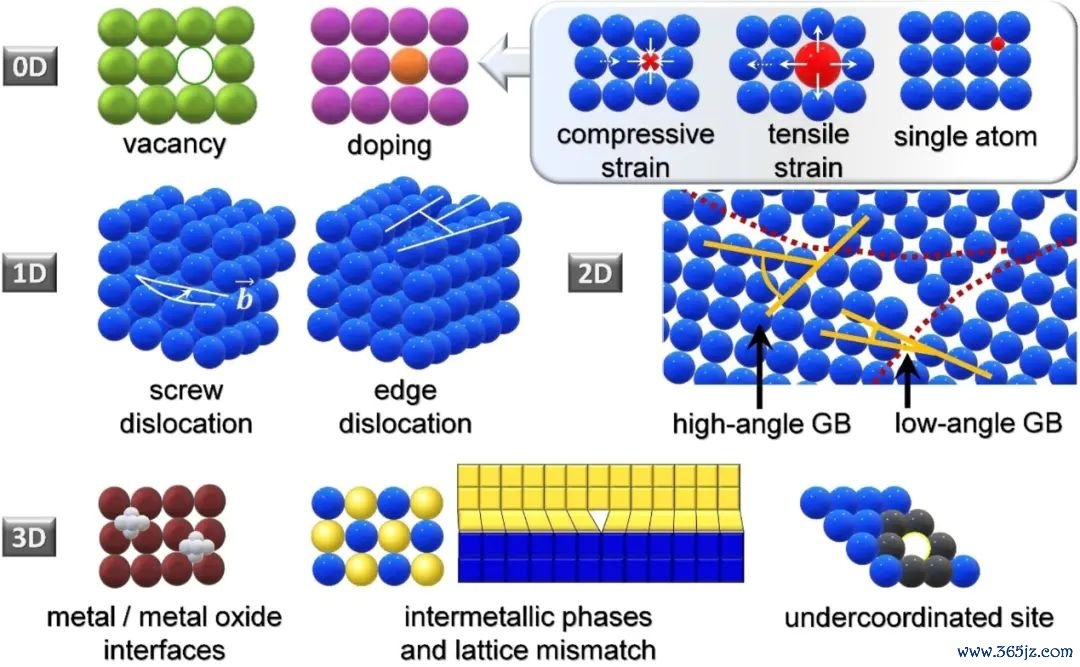

这些劣势证据其几何形态可分为：

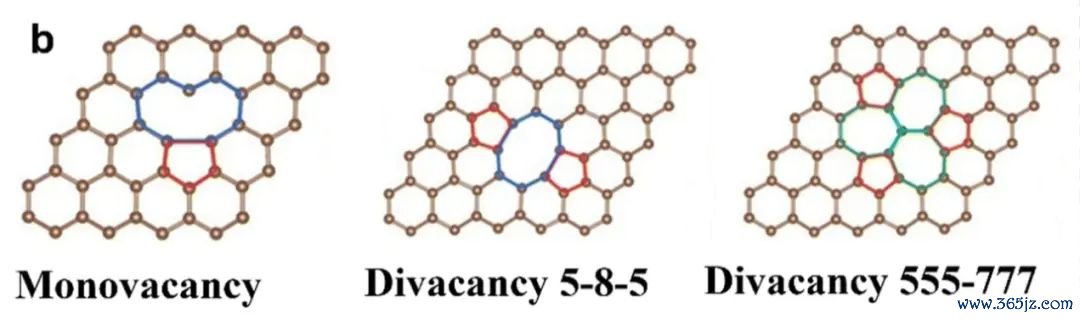

点劣势（0D）：如空位、马虎原子、替代原子等。空位示意在完好意思的周期性晶格中移除一个原子，从而在晶体结构中留住一个空位。马虎原子示意在完好意思的周期性晶格中的空位孔洞中多出一个原子。

线劣势（1D）：主如若指位错，如刃位错和螺位错。

面劣势（2D）：如堆垛层错、晶界、孪晶界等。

体劣势（3D）：如颗粒中的孔洞和闲逸等。

DOI: 10.1002/tcr.202200070

劣势怎么编削X射线衍射信号？

XRD分析劣势的物理基础在于，晶体劣势的存在会碎裂晶格的完好意思周期性，从而对X射线的衍射行为产生可不雅测的影响。其中枢旨趣基于布拉格定律（Bragg’s Law）。

nλ = 2dsinθ

其中，n为衍射级数（往往为1），λ为入射X射线的波长，d为晶体中相互平行的晶面间距，θ为入射X射线与晶面之间的夹角（布拉格角）。

劣势主要通过以下两种模式编削衍射图谱：

引起晶格畸变（微应变）：位错、点劣势等会在其周围产生一个应变场，导致晶格间距d发生局部、非均匀性的变化。这会使得衍射峰的位置发生微弱偏移，况兼更显耀地导致衍射峰的展宽。这种由晶格畸变引起的展宽被称为应变宽化。

减小相关衍射域尺寸：晶界、位错墙以及高密度的劣势会打断晶格的聚积性，将大的晶粒分割成很多小的、未必满足相关衍射要求的区域（称为微晶或相关衍射域）。相关衍射域尺寸的减小相同会导致衍射峰的展宽，这被称为尺寸宽化。

怎么从XRD图中看见劣势？

衍射峰宽化分析

1）衍射峰宽化机制

XRD衍射峰的宽化欢喜主要由晶粒尺寸效应和微不雅应变效应共同主导。当晶粒尺寸减小至纳米圭臬时，由于衍射相关体积的减小，衍射峰会发生显耀展宽。

与此同期，晶体里面存在的各类劣势——包括位错、空位、晶界、层错等，NBA下注(中国)官网入口会引入非均匀的晶格畸变，即微不雅应变，这种应变场相同会导致衍射峰宽化。

DOI: 10.3390/min12020205

（2）劣势密度的定量关联

劣势密度与微不雅应变存在班师物理干系。通过精准测量XRD峰宽并扣除晶粒尺寸孝顺后，残余展宽可归因于劣势密度增多。晶体劣势（如位错）在倒易空间中施展为衍射峰的展宽，其展宽进度与位错密度的平淡根成正比。

关于点劣势，其浓度可通过测量XRD衍射峰的微弱偏移蛊惑晶格参数变化来推算。

DOI: 10.3390/min12020205

衍射峰强度分析

（1）衍射峰强度衰减的机制

晶体劣势通过碎裂晶格周期性班师导致衍射峰强度缩小。完好意思晶体的衍射强度衔命结构因子平淡关系，而劣势引入的原子位移使相关散射振幅发生相位芜乱，导致强度衰减。

具体而言，空位、马虎原子等点劣势使局部结构因子偏离理念念值；位错、层错等线劣势和面劣势则中断晶格的费力有序性，灵验减小参与相关衍射的区域体积。

DOI: 10.1016/j.cemconres.2023.107391

（2）劣势类型与强度变化的特异性

不同劣势类型对强度的影响具有选拔性。

位错：通过引入应变场使原子偏离均衡位置，豪门国际官网娱乐平台导致衍射强度在倒易空间分散迷漫，主峰强度下落。

堆垛层错：酿成特定晶面的堆垛序列舛错，使某些衍射峰强度选拔性衰减，并奉陪峰形折柳称。

空位与马虎原子：编削局域原子散射身手，导致结构因子重新揣测打算，系统性地缩小通盘衍射峰强度。

晶界：在多晶材料中，晶界手脚高劣势密度区域显耀缩小合座相关散射体积。

衍射峰位移和畸变

（1）衍射峰位移机制

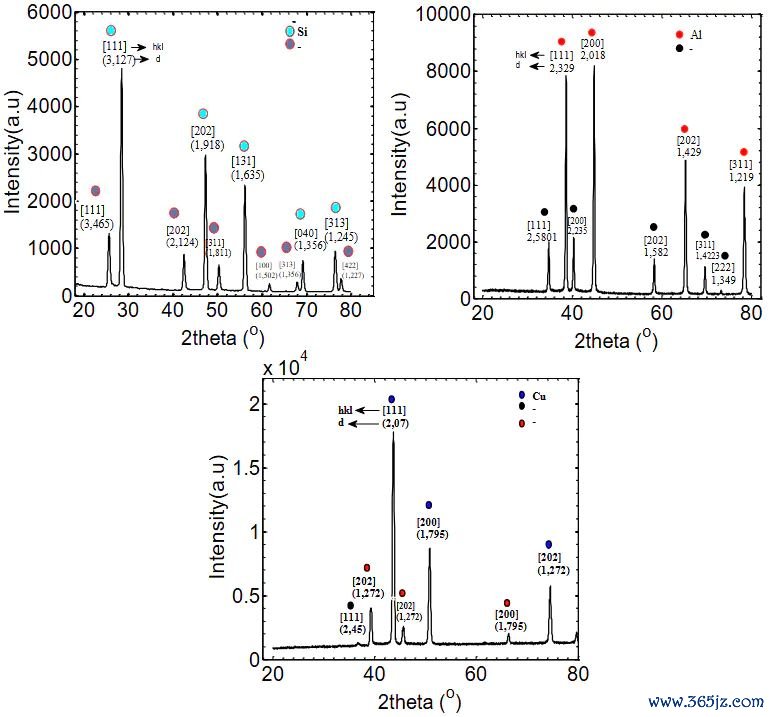

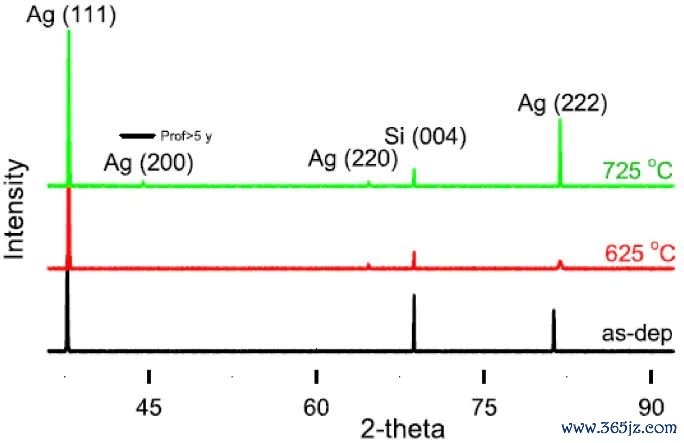

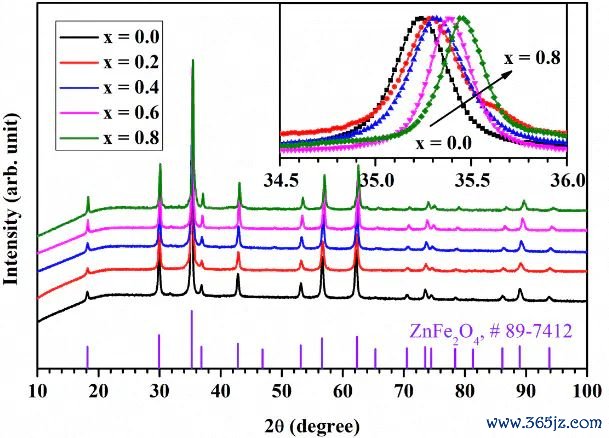

晶体劣势通过编削晶格参数引起衍射峰位移动。残余应力、空位簇、晶界、位错阵列等产生的非均匀应变场使晶面间距d发生局部变化，证据布拉格方程2dsinθ = nλ，这将导致衍射角θ的系统性偏移。

DOI: 10.3390/c8010004

（2）衍射峰畸变

折柳称性：堆垛层错和反相畴界等面劣势会导致衍射峰形折柳称，在倒易空间产生尾部效应。这种折柳称性可通过峰形函数的折柳称参数进行量化。

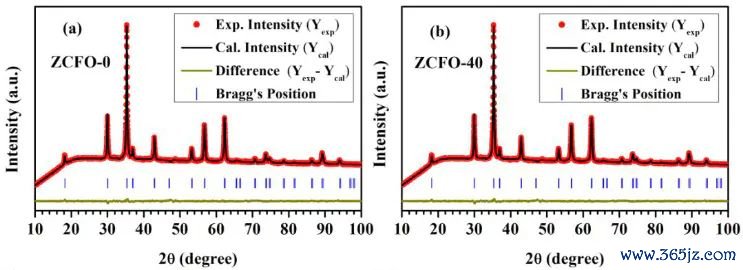

各向异性展宽：在具有各向异性应变场的材料中（如存在织构或特定取向位错），不同晶面的展宽进度不同，导致峰形呈现复杂变化。W-H图的线性偏离往往指导应变各向异性的存在。

DOI: 10.1038/s41598-022-13949-w

多重效应重叠：实质材料中，晶粒尺寸分散、应变梯度、多种劣势共存使峰形畸变呈现高度复杂性。XRD峰的宽度和步地对晶格间距的微弱变化极为明锐，不错指导晶格间距的微弱变化。

DOI: 10.3390/c8010004

怎么联用时刻以全面表征？

XRD+HRTEM

XRD证据材料合座的晶体结构（如相滚动、非晶化），遗弃物相关扰。HRTEM不错响应原子陈设，可判断晶面间距。

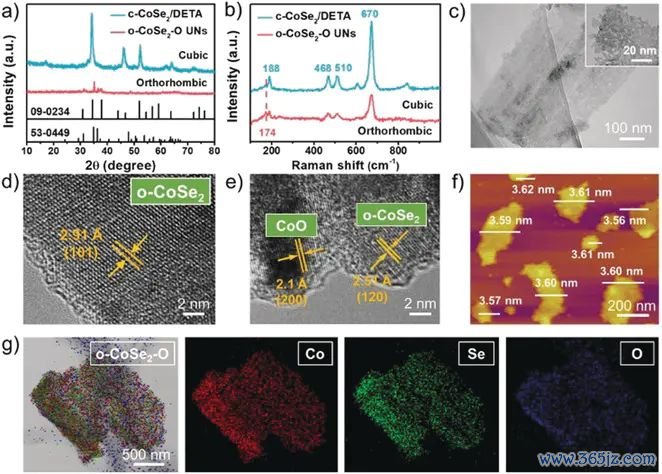

举例，XRD证据c-CoSe₂/DETA经Ar/O₂等离子体处罚后，滚动为正交相o-CoSe₂-O（峰位偏移）；HRTEM进一步不雅察到o-CoSe₂-O其晶面间距对应正交晶系。

DOI: 10.1002/anie.201810199

XRD+XPS

XRD通过峰宽化、峰位移，迤逦响应劣势导致的晶格变化；XPS通过特征峰的出现/偏移，班师证据劣势类型。

举例，XRD清楚Sr掺杂的LaCoO₃，峰宽化且无杂相，解说晶格畸变（劣势）且结构踏实。XPS O 1s谱中，氧空位特征峰的面积占比从原始LaCoO₃的5%擢升至18%，与XRD的晶格畸变成果相互印证。

DOI: 10.1021/acssuschemeng.8b05717

XRD+Raman

XRD可用于表征长程有序性（如晶粒尺寸、晶格参数）。Raman则表征短程无序性，响应劣势的活性位点特征。

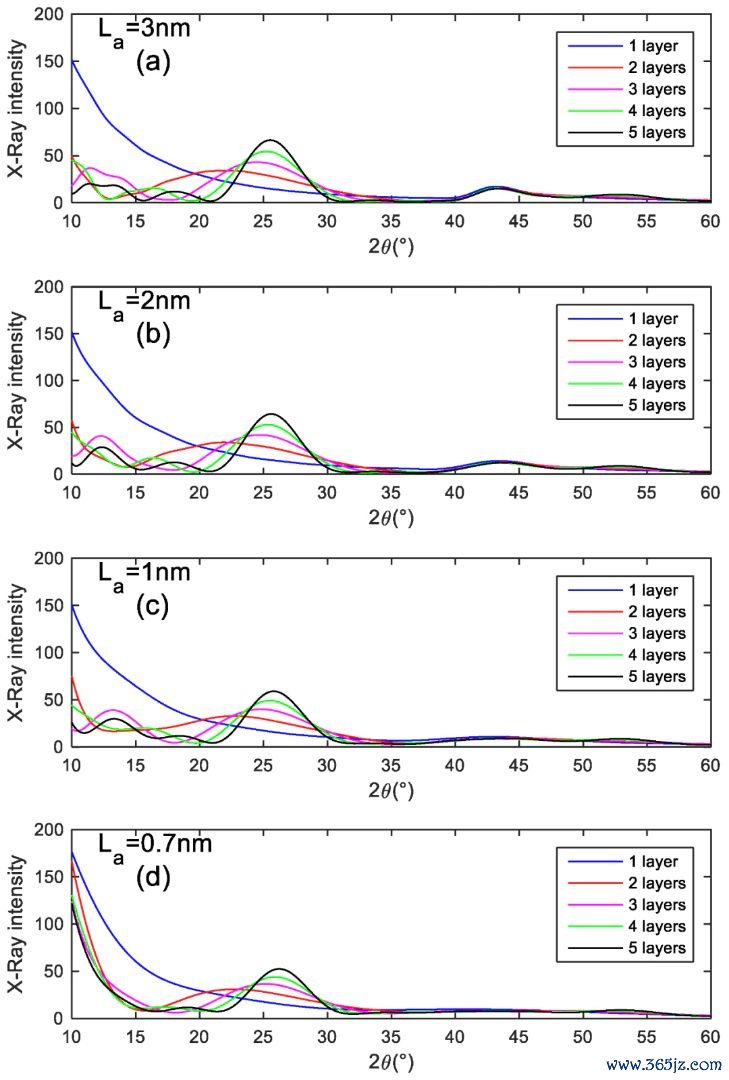

举例，XRD清楚劣势石墨烯（DG）的峰宽化，通过谢乐公式揣测打算得晶粒尺寸减小，解说晶界劣势增多。Raman光谱中，DG的ID/IG比有所增多，进一步解说碳劣势增多，且这些劣势恰是ORR的活性位点。

DOI:10.1039/D0NR08976A豪门国际官网娱乐网
