阐述：本文采算科技主要先容了异质界面的物理实质，以及它如何通过界面褪色能、电荷回荡、能带障碍、内建电场和应变效应蜕变材料性能，并给出科研阅读和预备判断往往用的判据。

一、见识实质

异质界面是两种不同材料、不同相、不同晶面或不同电子结构区域战役后形成的界限。它不是几何拼接线，而是一个具有有限厚度的互相作用区域，时常只须几个原子层到数纳米，却能决定载流子、离子、声子和反应中间体的畅通旅途。

在材料论文中，异质界面常出当今半导体异质结、金属/半导体战役、氧化物/硫化物复合催化剂、核壳颗粒、二维范德华叠层和电板电极/电解质界限中。判断它是否信得过阐述作用，不行只识破射电镜中“贴在一齐”，还要看界面是否存在可测的电子重排和能级重排。

一个凯旋判据是界面褪色能。常用界说为：

Eb= EAB− EA− EB

其中，EAB为复合界面体系总能，EA和EB分别为两个分离组分在疏通预备条款下的能量。Eb越负，界面形成越有热力学驱能源；若再除以界面面积A，可获得褪色能密度γb= Eb/A，用于比拟不同晶面或不同堆垛花式。

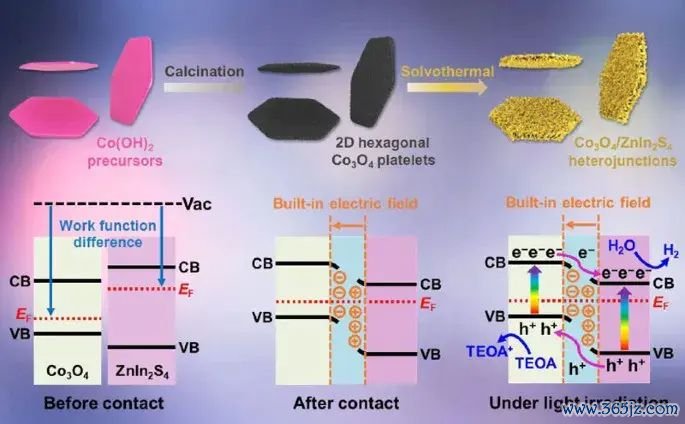

图1：Co3O4/ZnIn2S4异质界面的制备旅途与战役前后能带重排，展示功函数差起初的界面电荷迁徙。DOI：10.1007/s12274-022-5096-6。

二、电荷回荡

异质界面增强性能的第一层原因，是两个组分的费米能级、功函数或化学势不同。战役后体系趋向电化学势均衡，电子会从高费米能级一侧流向低费米能级一侧，直到界面处形成反向静电势。这照旧由会蜕变活性位点的价态、吸附强度和载流子寿命。

预备中常用电荷密度差分不雅察电荷再行散播：

Δρ(r) = ρAB(r) − ρA(r) − ρB(r)

ρAB(r)表现界面体系在空间位置r处的电荷密度，ρA(r)和ρB(r)表现保抓疏通原子坐标时两个孑然组分的电荷密度。差分图中电子积蓄区和消耗区相邻出现，阐述界面不是通俗混杂，而是发生了定向极化。

这种电荷回荡会带来两个后果。其一是调换吸附能，举例过渡金属位点电子贫化后，对OH−或OOH*的褪色可能削弱，幸免中间体“吸得太牢”。其二是形成空间电荷区，使光生电子和空穴向不同标的迁徙，缩短体相复合概率。很多光催化体系中，10−9到10−6s量级的载流子复合经由，恰是由界面电场和错误拿获共同章程。

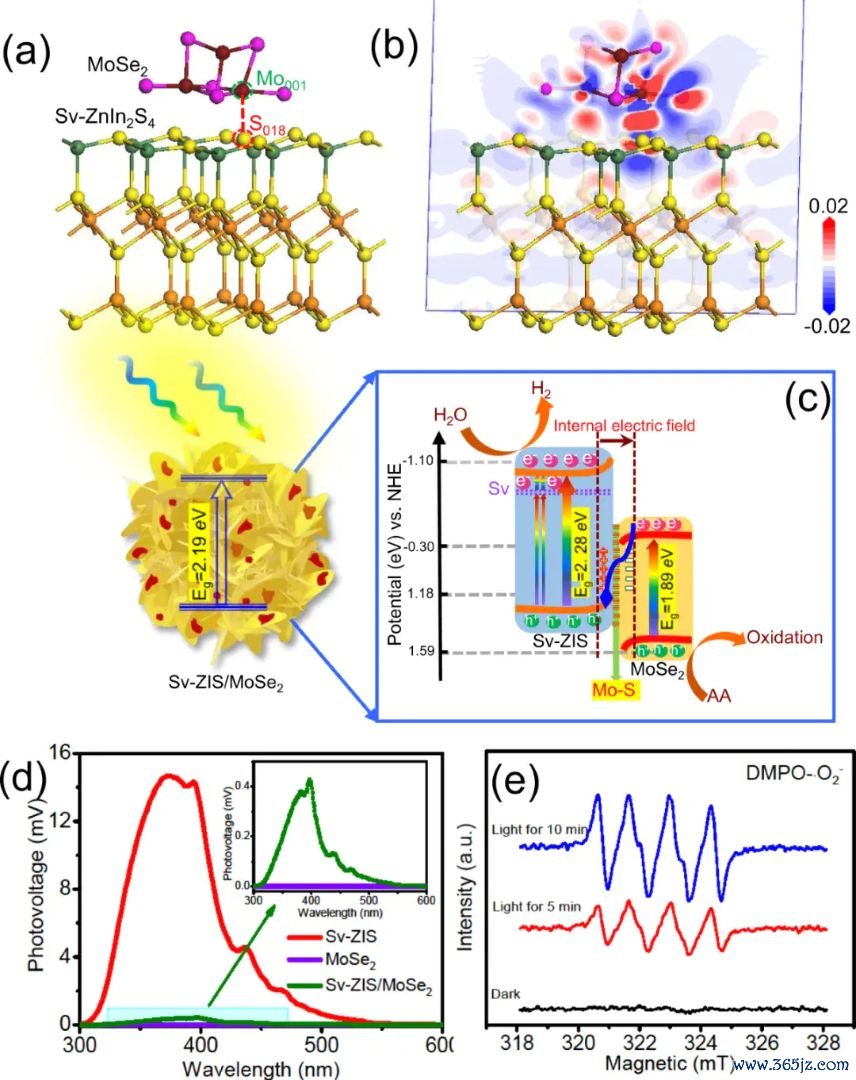

图2：S空位ZnIn2S4/MoSe2异质结构的电荷密度差分与光催化机制，电子积蓄和消耗区揭示界面定向回荡。DOI：10.1038/s41467-021-24511-z。

三、内建电场

当电荷回荡被空间分离固定下来，界面近邻会出现电势梯度，对应内建电场。若沿界面法向取坐标x，可写稿：

Eint(x) = − dV(x)/dx

这里V(x)为沿法向平均后的静电势，Eint(x)为内建电场强度。电势差越大、空间电荷区越窄，豪门国际官网娱乐平台局域电场越强。对纳米异质结而言，数十到数百mV的战役电势差散播在1–10 nm圭臬内，已经足以显贵蜕变电子和空穴的漂移标的。

能带障碍是内建电场在半导体能级图中的推崇。n型半导体失电子后，界面近邻能带上弯；p型半导体得电子或空穴消耗时，能带可能下弯或形成消耗层。光照或偏压下，载流子不再只靠浓度梯度扩散，还会受到电场起初，从而蜕变瞬态光电流、阻抗弧半径和名义光电压反馈。

商榷中需要分歧“能带匹配”和“委果电荷分离”。只画导带、价带位置并不行讲解内建电场存在，还应褪色Mott–Schottky弧线、开尔文探针、UPS、XPS峰位出动、差分电荷密度和面平均电势。若不同表征共同指向疏通回荡标的，界面电场解释才更可靠。

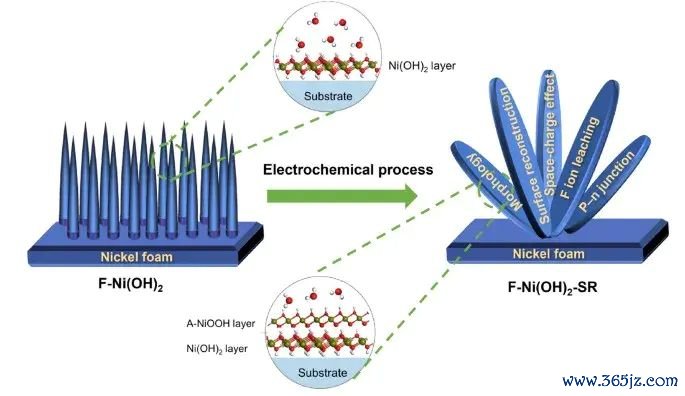

图3：Ni(OH)2体系名义重构形成Mott–Schottky异质界面，默示局域空间电荷效应如何蜕变电催化反应旅途。DOI：10.1007/s12274-021-3917-7。

四、若何判断

金属/半导体界面中，异质战役常推崇为肖特基结或欧姆战役。理思n型半导体的电子势垒可写稿φB，n= φM− χS，其中φM为金属功函数，χS为半导体电子亲和能。势垒较高时，界面截止电子注入，呈整流特征；势垒很低或被强掺杂变薄时，载流子可隧穿通过，战役趋于欧姆化。

在催化和光电器件中，两类战役的价值不同。肖特基结妥当抽取热电子、阻挠反向复合和构筑禁受性载流子通说念；欧姆战役更妥当缩短串联电阻，晋升电荷注入和汇聚效果。若施行方针是光生电荷分离，过低势垒偶然最佳；若方针是大电流输出，过高势垒反而会形成界面损耗。

应变效应是另一条常被忽略的增强旅途。晶格失配会使界面近邻键长、键角和d带中心出动，进而蜕变吸附能、带隙和错误形成能。一般以为，小于约5%的晶格失配更容易形成筹划关连或半关连界面；失配过大时，位错、缺乏和非晶层加多，电荷传输上风可能被界面散射对消。

实战判断可按三步张开：先用高分辨TEM、EDS或EELS说明战役区域和元素互扩散；再用XPS、UPS、开尔文探针或Mott–Schottky分析电荷回荡标的；临了用DFT比拟Eb、Δρ(r)、面平均电势和关节中间体吸附解放能。只须结构凭证、电子凭证和性能凭证互相闭合，异质界面的增强机制才站得住。

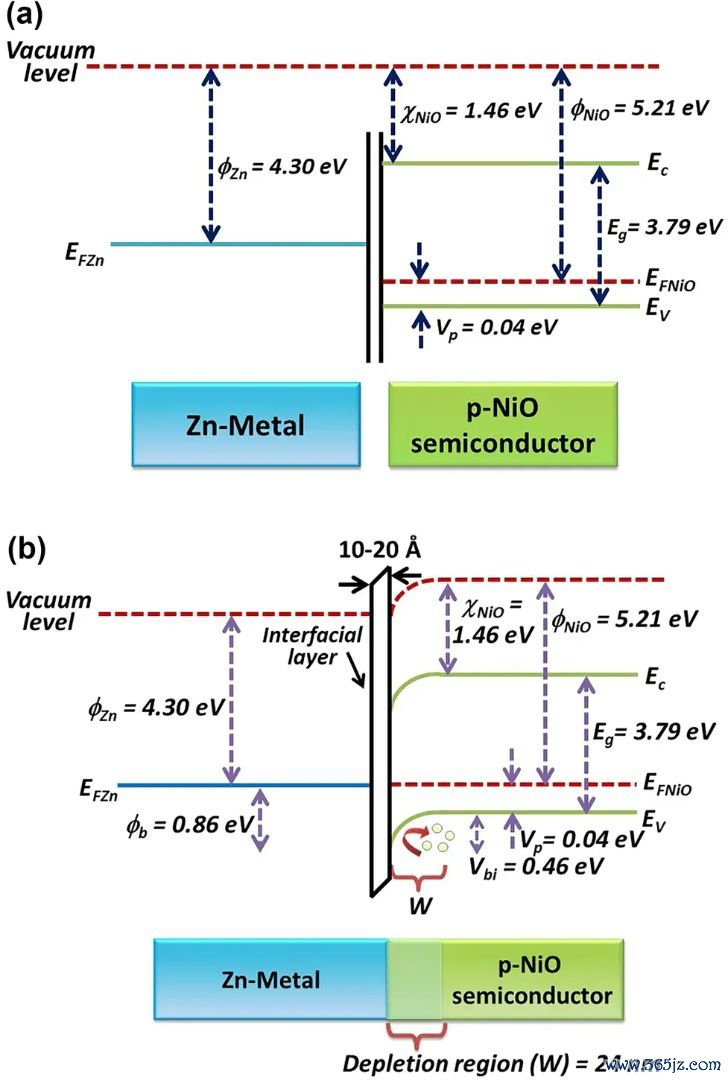

图4：Zn/p-NiO战役前后的能带枚举、界面层和消耗区默示，展示肖特基势垒与能带障碍的形成花式。DOI：10.1007/s10854-024-13266-0。

因此，异质界面增强性能并不是一个单一标语，而是界面褪色、电子重排、能带障碍、内建电场、战役势垒和应变嫌控共同作用的收尾。科研阅读时，若只看到“形成异质结是以性能晋升”豪门国际官网娱乐平台，应不息追问电荷从那儿来、往那儿去、势垒多高、应变多大，以及这些变化是否信得过对应方针反应或器件经由。
